Hưỡng dẫn thi công, lắp ráp màn hình led p10 full
Để một số anh em làm led làm quen và hiểu rõ hơn với BẢNG LED MA TRẬN nói chung và BẢNG LED FULL P10 nói riêng
Hôm nay mình sẽ hưỡng dẫn qua các bạn cách hoàn thiện 1 BẢNG LED FULL MA TRẬN
1. VẬT LIỆU
- Khung sắt hàn theo kích thước yêu cầu
- Dây điện 220v, kìm, tua vít.......
2. LẮP RÁP

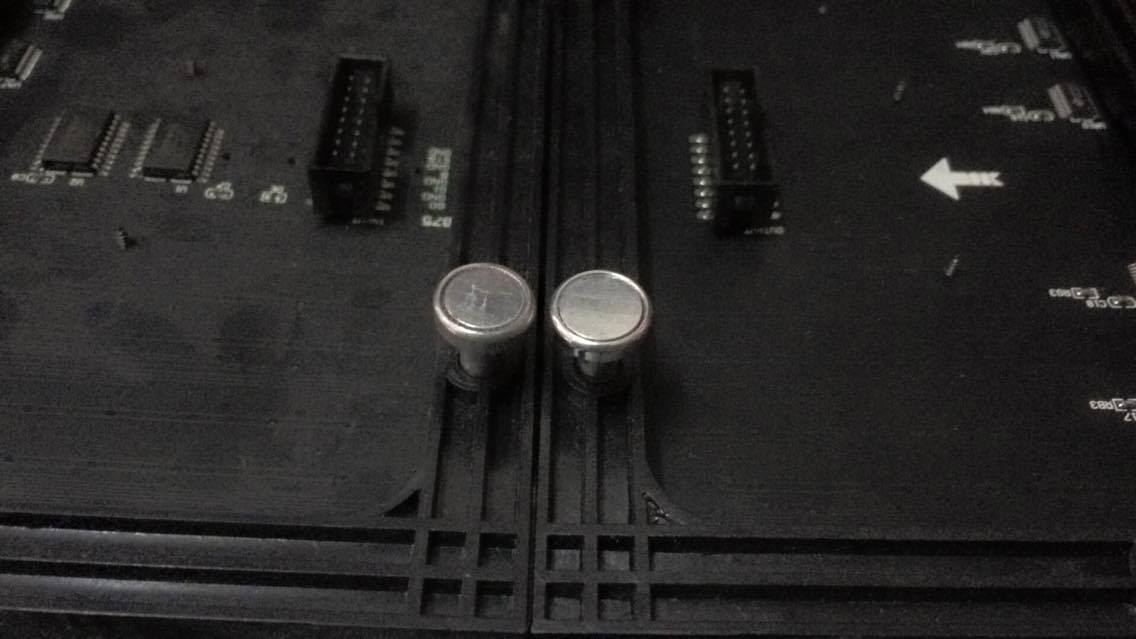

- Chúng ta tiến hành lắp nam châm vào module
- Mỗi Tấm Chúng ta lắp 4 con ốc ở 4 góc
-Khung sắt: Chúng ta hàn khung sắt sao cho các thanh sắt ngang hoặc dọc ( tùy theo module và mục đích thì chúng ta làm ngang hoặc dọc đều được) sao cho các nam châm trùng vào thanh sắt để bám

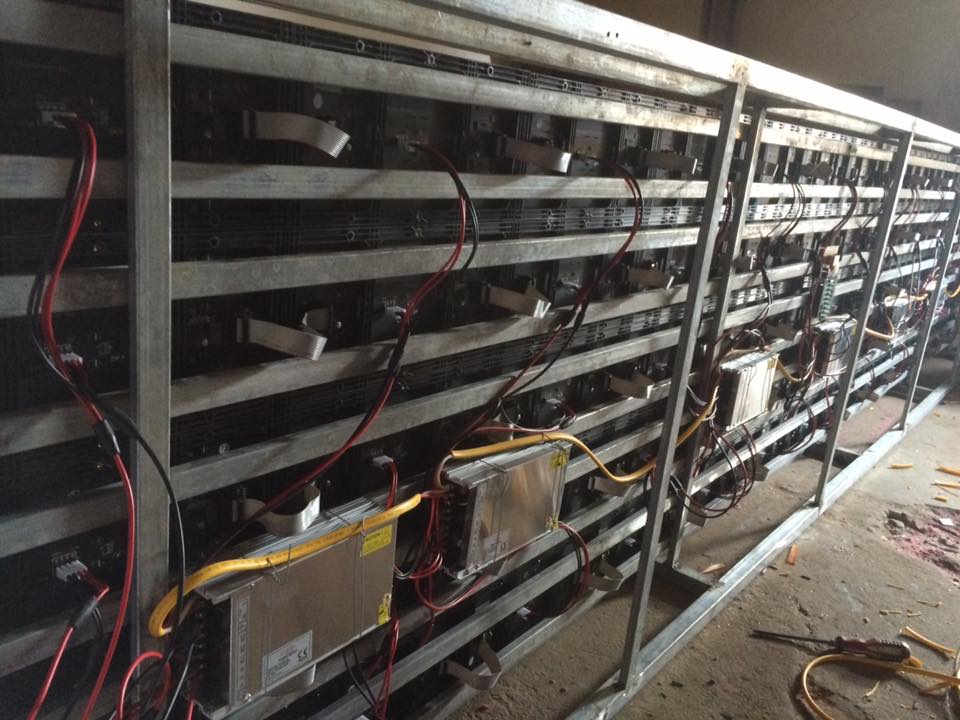

-Sau khi ráp hết module lên khung sắt chúng ta tiến hành cắm cáp tín hiệu
- Cáp tín hiệu chạy theo chiều mũi tên trên tấm module

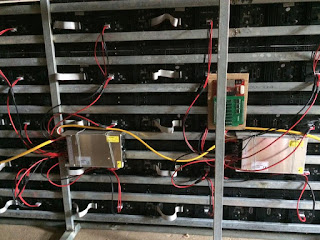

- Đấu nguồn và cấp nguồn cho module
- Tất cả các loại module đều sử dụng điện áp 5V
- Công suất của tấm p10 full rơi vào khoảng 5A ở điện áp 5V như vậy Nguồn 5v40A chạy được khoảng 8 Tấm, 5V60A chạy được khoảng 12 Tấm, 5V80A chạy được khoảng 16 Tấm
- Tính toán xem biển cao và rộng, sau đó bố trí nguồn cho hợp lý

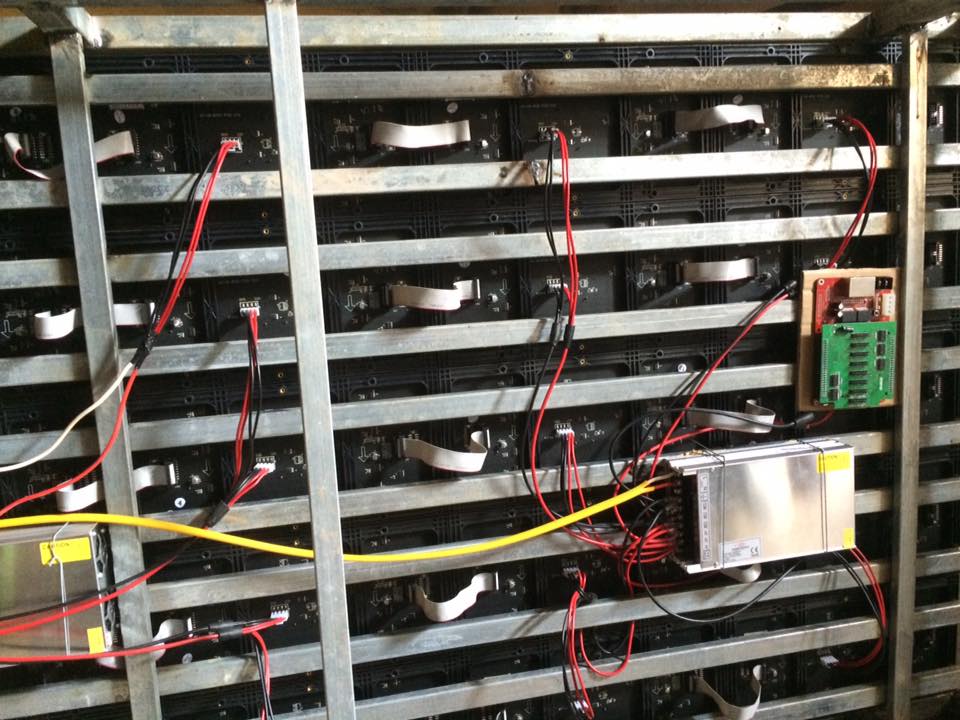

- Sau chúng ta gắn card điều khiển A8 Vào đầu bảng led
- Card A8 chạy điện áp 3-5V, Quản lý được 256*256 điểm ảnh
- Nếu kích thước biển lớn chúng ta phải sử dụng nhiều card để quản lý
- sử dụng dây mạng LAN để kết nối các card với nhau và với máy tính điều khiển
3. CHẠY

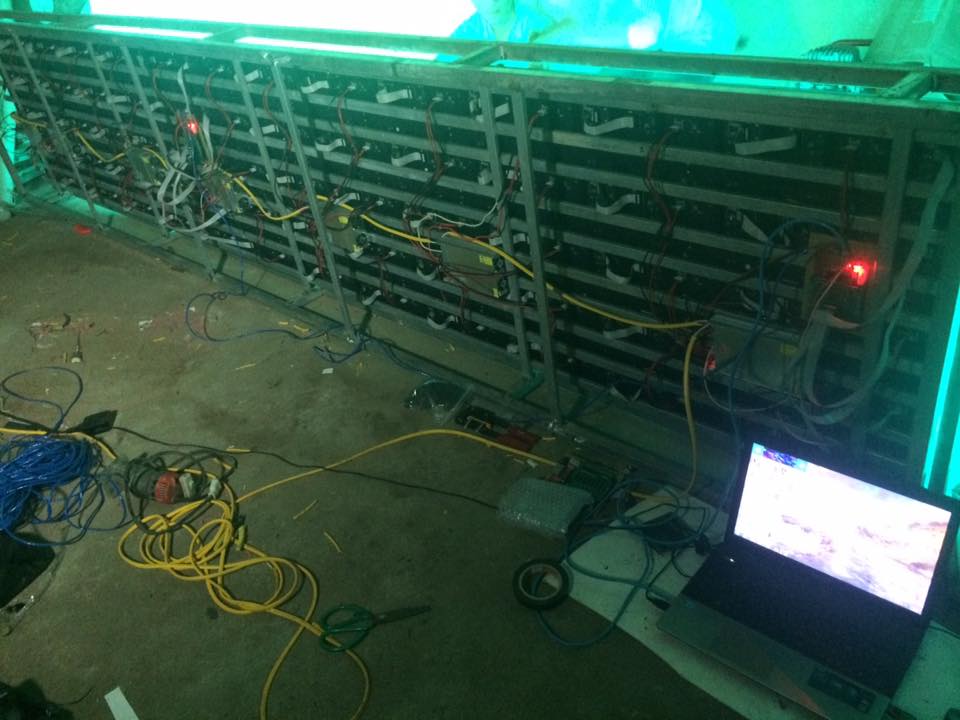

- Sau khi hoàn thành khâu lắp ráp, chúng ta kiểm tra tổng thể sau đó bật điện và cài đặt nàm hình qua máy tính
- Ở phần cài đặt này chúng tôi sẽ hỗ trợ các bạn......
- Chạy thử ở nhà khoảng 12-24h liên tục trước khi hoàn thiện
- Bảng Led P10 Full đã lên hình

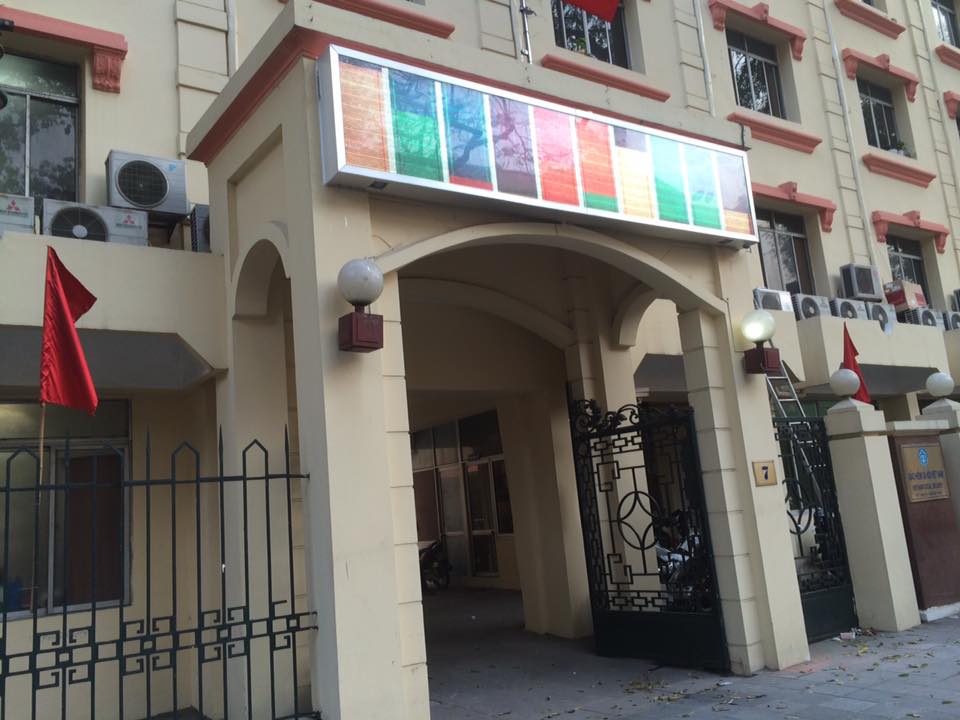

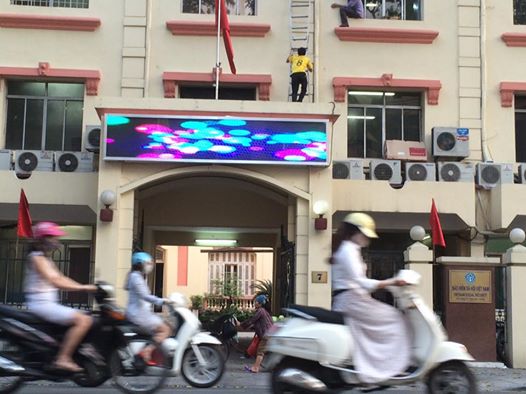

- Màn Hình Led P10 Full Tại Trụ Sở Bảo Hiểm Xã Hội, Số 7 Tràng Thi, Hồ Hoàn Kiếm, Hà Nội
- Video Màn Hình Led P10 Full Chạy
Video chạy phần mềm điều khiển
